——水性涂料 - 引領低碳生活——
服務熱線
0755-88658380
服務熱線
0755-88658380
優(yōu)盾?水性聚氨酯高耐磨地坪
產品簡介
是一種兼具稀土與陶瓷特性的無機半永久性復合材料，通過先進的技術工藝精制而成，是一種低粘度的水性聚氨酯雙組份材料、具備無毒環(huán)保等特點的新型納米高耐磨聚氨酯地坪涂料。
產品特性
1．施工便捷，無需底涂施工，水性材料施工便利；
2．使用壽命長，傳統(tǒng)環(huán)氧車庫使用壽命2~5年，聚氨酯材料車庫使用壽命5~10年；
3．耐磨、抗劃傷、抗沖擊性能優(yōu)于環(huán)氧材料；聚氨酯自身機械強度和柔韌性優(yōu)于環(huán)氧；
4．耐油污、耐化學腐蝕性好；源于聚氨酯材料有較高的化學穩(wěn)定性；
5．長時間保持潔凈；聚氨酯有較高的軟化點140℃以上，環(huán)氧材料為70℃左右，因此不宜產生輪胎?。ㄝ喬ビ∈窃谲囕v轉彎或者剎車時，車輪與地面摩擦產生較高的溫度，一般可達80℃，環(huán)氧軟化后使的輪胎中的碳黑分子擴散進入地面，導致產生黑色的印記無法清理）
6．具有一定的透氣性；水性聚氨酯材料凝固后具有一定的孔隙率，能夠使水分子通過，因此可用于具有潮濕的環(huán)境中；
7．水性環(huán)保材料，無氣味，低VOC；
8．成本優(yōu)勢，性價比高。打破聚氨酯砂漿厚涂的限制，較傳統(tǒng)聚氨酯砂漿地坪的造價降低60%以上。與同厚度環(huán)氧地坪成本相比成本相當，同時一些列優(yōu)良的性能，使得維護成本低廉，整體性價比遠高于環(huán)氧地坪。
適用范圍
車庫、工廠車間、大型商場

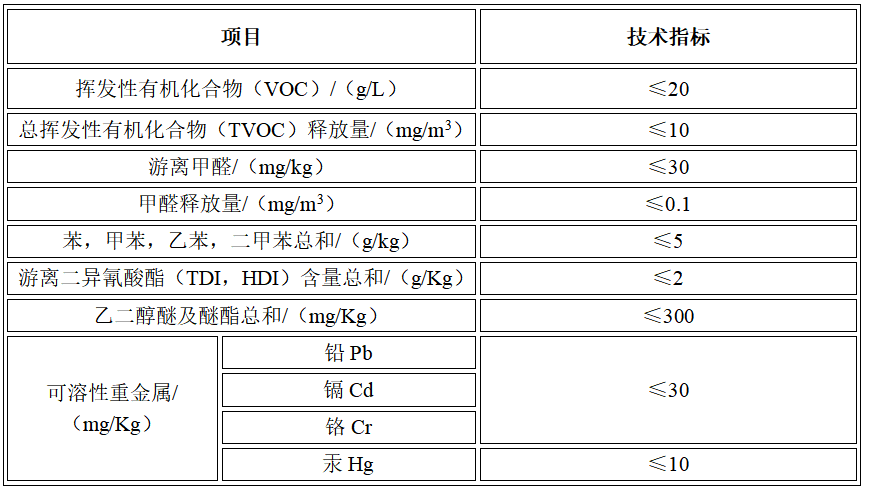

技術指標

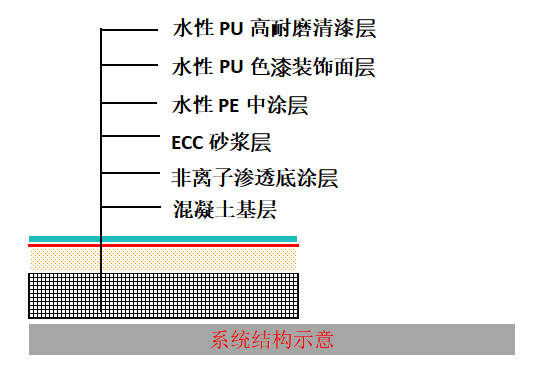

系統(tǒng)性能指標

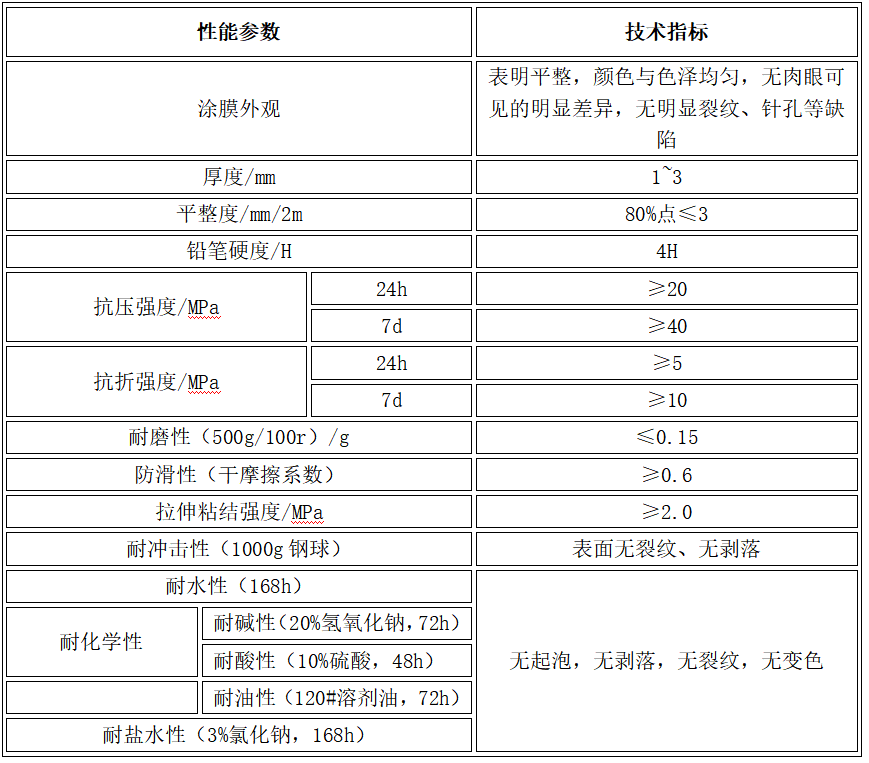

優(yōu)盾?水性聚氨酯高耐磨地坪系統(tǒng)物理性能
優(yōu)盾?水性高耐磨重載地坪系統(tǒng)化學性能
如車庫舊改施工方案
地面現(xiàn)狀說明：

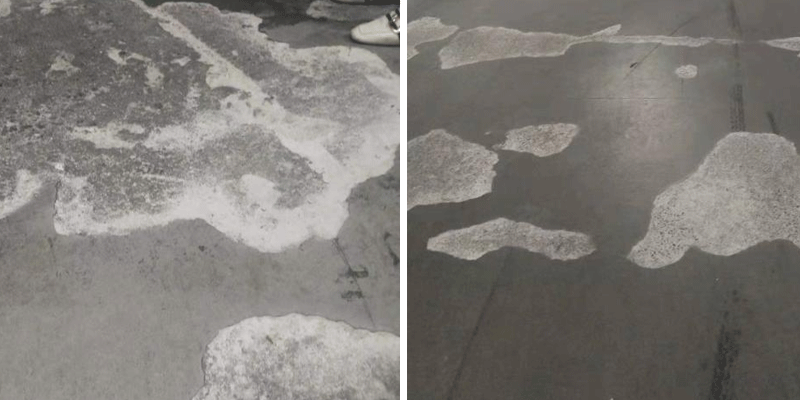

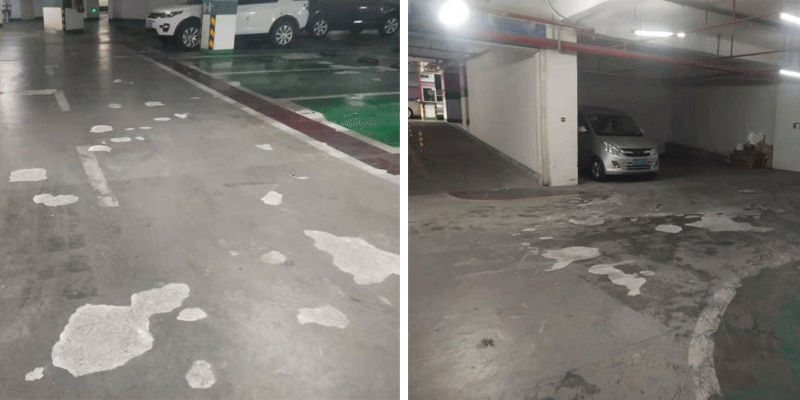

1．舊環(huán)氧地坪表面破損、空鼓、脫層（如圖）
2．局部混泥土強度不夠，經(jīng)過重壓基層會出現(xiàn)水泥裸露起砂起粉大面積脫落、磨損、坑洼、空鼓等（如圖）
3．地面局部滲油污（如圖）
根據(jù)現(xiàn)場對舊環(huán)氧地坪實際情況，我司謹慎提出以下處理方案；首先把全部舊環(huán)氧地坪全部銑刨干凈，裸露原有混泥土基面進行強度測試，強度不夠需要增強混泥土硬度；根據(jù)測試結果擬定以下施工方案進行基面處理：
基面處理達到地坪漆施工基本條件后擬定以下方案進行地坪改造：

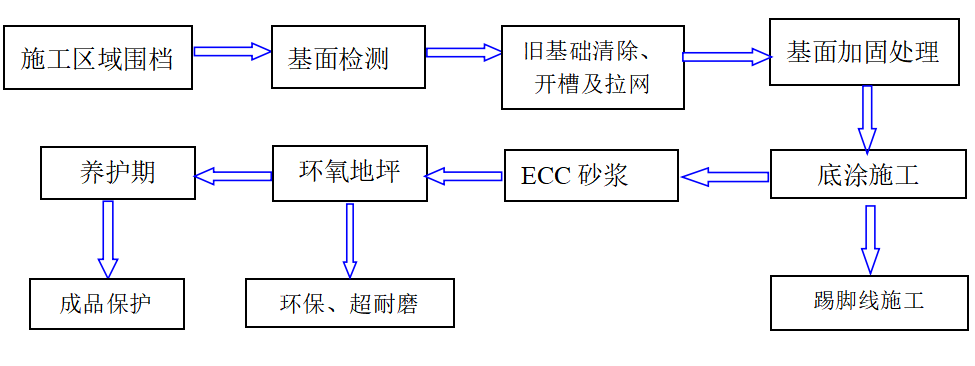

施工工藝流程
1．ECC水性環(huán)氧改性砂漿施工方法：
①、基層必須平整、無空鼓、起殼。基層表面必須清潔，穩(wěn)固，如有浮灰、污垢、油漬等應清潔干凈。
②、將地坪清理干先凈，尤其舊環(huán)氧層、灰粉油污、潮濕、清苔等，務必吸除、刮除，地面清理打磨干凈。
基層處理是整個施工中的重要工序之一，基層處理的好壞直接影子響施工質量，為保證質量，地面必須無積水、漏水的情況下用大型磨機裝合金磨頭或手提磨機合金片，打磨粗糙素地面2遍以上，清掃干凈地面上的松散油污舊環(huán)氧油漆，露出基層堅硬粗糙的基礎，基層表面也達到20PaM，以前利于粘貼。
③、地面施工時不能有明水，積水漏水，地面可不澆水有水會打磨成泥漿型成脫離，降低粘接力，施工時要事先除干水，等干了，地面發(fā)白后可打磨基層再清掃，防水施工。
④、施工前一定要先查找地面（伸縮縫隙或裂縫），預防溫差熱脹冷縮，引起的伸縮縫隙或裂縫的開裂起鼓，可特殊性處理，因此，伸縮縫隙或裂縫處不能直接批涂ECC水性環(huán)氧改性砂漿層，（伸縮縫處不批防水樹脂也不會起水泡）。可先用“青麒麟?”無溶劑環(huán)氧樹脂沿線批涂寬10公分寬，型成抗拒開裂的彈性伸縮。
⑤、界面處理：滾涂或噴涂非離子滲透底漆，防止水泥基面變軟松脫，增加ECC砂漿找平層與基礎地面的附著力。
非離子滲透底漆為雙組分材料：開桶攪拌后按比例混合均勻攪拌；可天氣及地面干燥強烈加10-30%水使用。
⑥、ECC材料施工：將地面坑洼不平處，采用ECC砂漿現(xiàn)場加入級配砂石先進行修補填平，后根據(jù)地面實際情況進行滿刮。
配制ECC砂漿A、B劑倒入容器，按4.3:4.3:25比例的加進ECC砂漿C料電動攪拌，應攪拌均勻成厚糊狀，不得有生粉團；材料在加水攪拌后應在1小時內使用完。
⑦、施工程序：（廠家要求指導）
《1》第一遍ECC砂漿KPM5190
《2》第二遍ECC砂漿KPM5160
⑧、配制ECC砂漿A、B劑倒入容器，按4.3:4.3:25比例的加進ECC砂漿C料電動攪拌，應攪拌均勻成厚糊狀，不得有生粉團；批刀倒退施工，視面積大小確定施工人員數(shù)；每遍相互垂直施工，不能漏底，每遍等到5小時后進行下一遍施工或每天兩遍。材料在加水攪拌后應在1小時內使用完。
砂漿層作用：是提高地坪涂層強度、同時能起到較好的找平作用
2．ECC砂漿質量保證注意
（1）勿在陽光和雨水下施工，（如在室外施工事前看天氣，下午4點太陽落山后）完工后注意保護好成品，養(yǎng)護3-7天后進行油性環(huán)氧層施工。
（2）施工工具：磨機和金剛石磨頭、（銑刨機）手提攪拌機、電線，掃把，水桶、平口鏝刀、膠布。
（3）ECC砂漿施工完成后應做好成品保護；并且不能開空調、抽濕機防止防水層水分丟失，影響材料的化學反應從而降低防水強度，含水率小于8%內，強度大于20Mpa。
（4) 根據(jù)行車使用承受荷載和耐磨性要求，確定樹脂類型和厚度。
（5）地面基礎強度低的基礎,同時對地面荷載要求比較高,為了確保地面能夠長期耐壓,耐磨,耐負荷.我們對地面的工藝與原材料的配比作了以下調整。
1．工藝圖示

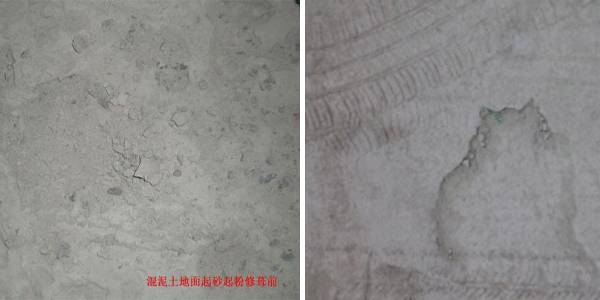

①前地面實地情況地面粉化起砂起粉：
②地面粉化起砂起粉清除： ③鑿毛處理表面效果：
專用銑刨機水泥混凝土橋面表面混凝土基面鑿毛處理；大研磨機上金剛石磨頭打磨3遍以上，清除表面松散
經(jīng)過以上工序施工后，地坪形象已初現(xiàn)端倪。但仍有部分凸出的地方未得到修整。此時應采用大型研磨機配合細砂片進行砂磨處理。除去地坪表面的凸出部分以及刮砂漿遺留的“淚珠”以及施工埂子；砂磨后，徹底清潔干凈。
采用比例配好中涂攪拌均勻刮涂第一遍；無放置時間要求直接施工用批刀倒退施工，視面積大小確定施工人員數(shù)，12小時后施工下一道工序；（根據(jù)實際效果是不要增加該道工序）
膩子作用：修補砂漿面存在的細小孔隙，使整個基面變得平實；
面漆封閉層：采用比配均勻混合好水性環(huán)氧面漆液料加入20%石英粉，該層仍采用批刮方式，材料顏色與面涂料顏色一致，方可保證自流平面層無漏底、發(fā)花。該層為面涂施工的準備層，該層施工完畢后，要對施工地塊進行全封閉處理，防止外物進入，包括匯成和蚊子蒼蠅等昆蟲；
① 選用KirinKing?中涂KT5530；材料用量0.2kg/m2，厚度約0.1mm。水性環(huán)氧面漆KP5600
② 膩子配制：漆：石英粉=1:0.5;封閉配制：漆：石英粉=1:0.2
③ 建議材料用量為0.2~0.3kg/㎡，厚度0.1~0.15mm。
④ 施工方法：批刮，
⑤ 4 小時后（可走人）可進行下步施工。
采用比配均勻混合好水性聚氨酯色漆液料無放置時間按照“縱向滾，橫向收”的原則必須連續(xù)施工，期間不得停歇，求均勻無遺漏。
面積大時，應組織多人按順序施工。前后左右交接頭間隔時間不德超過10分鐘。施工過程中，避免高溫和氣流，開放時間4小時，24小時后可行走。
（色漆施工完畢檢驗標準：均勻成膜，無起泡，顏色均勻，具有良好的耐劃傷性能；)
① 選用高端色漆 KP5800；
② 建議材料用量為0.1~0.15kg/㎡
③ 施工工具：純毛長毛滾筒；需潤濕。
④ 施工方法：滾涂；
⑤ 4 小時后（可走人）可進行下步施工。
采用比配均勻混合好高耐磨清漆液料無放置時間按照“縱向滾，橫向收”的原則必須連續(xù)施工，期間不得停歇，求均勻無遺漏。考慮到室內使用情況多，盡量保持室內通風，保證面層的固化效果。
（清漆施工完畢檢驗標準：均勻成膜，無起泡，具有良好的耐劃傷性能；)
① 選用高耐磨清漆 KT8780；
② 建議材料用量為0.06~0.0.8kg/㎡
③ 施工工具：純毛長毛滾筒；需潤濕；
④ 施工方法：滾涂。
4 小時后（可走人）可進行下步施工
施工注意事項
（1） 混凝土基層的強度不低于C25；局部表面強度不足的時，要先鑿除，進行修補后再進行正常施工；
（2） 為了面層與基層保持較好的粘附力，基層在施工前務必清潔干凈；；
（3）ECC砂漿攪拌時嚴格按照比例進行，充分攪拌均勻；
（4）攪拌好的材料應盡快用完，攪拌和攤鋪材料之間應銜接合理，使整個過程保持一致，避免出現(xiàn)表觀差異；
（5）最佳施工溫度為10～30℃， 其他溫度施工請咨詢科瑞新材技術人員；
（6）施工時的濕度不應超過85%；
（7）養(yǎng)護期：施工后8h可上人行走，24h可承受輕度車輛載荷，48h可完全開放。
Copyright ? 2021-2022 深圳科瑞新材科技有限公司 版權所有 備案號：粵ICP備2022127303號 網(wǎng)站地圖 Sitemap
0755-88658380
